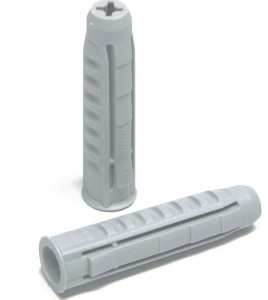

Назначение: Предназначен для крепления элементов строительных конструкций при помощи шурупов для дерева, ДСП, гипсокартона и др. к бетону и стеновой кладке всех видов, пустотелым блокам, листам и плитке.
Материалы: высококачественный полиамид.
Особенности конструкции: трехсекционное исполнение распорной зоны, проходное отверстие в хвостовой его части, продольные фиксирующие ребра.
Принцип работы: фиксирующие продольные ребра препятствуют проворачиванию конструкции. Нераспорная часть шейки дюбеля предотвращает растрескивание штукатурки или повреждение облицовки. Стопорный бортик дюбеля предотвращает проваливание в просверленное отверстие. Отверстие в хвостовой части дюбеля облегчает ввинчивание, гарантирует оптимальный осевой ход шурупа и позволяет усилить распирание в стройматериалах. Трехсекционное исполнение распорной части дюбеля гарантирует оптимальную центровку шурупа при ввинчивании, обеспечивая тем самым максимальное распирание дюбеля и наибольшую надежность крепления. При креплении в материалах с пустотами происходит преобразование формы дюбеля в "узел" с образованием надежного соединения методом геометрического крепления.
Свойства: устойчив к старению и воздействию погодных условий.
Область рабочих температур: от -40С до 80С.
Монтаж:Крепление осуществляется методом предварительного монтажа. Просверлить отверстие по размерам изготовителя и прочистить его. Вставить дюбель в просверленное отверстие. Винтить в дюбель соответствующий шуруп. Ввинчиваясь, шуруп распирает дюбель. Дюбель удерживается в отверстии благодаря возникающей из-за прижима силе трения. В пустотелых материалах или при креплении к листам и панелям происходит "связывание" дюбеля в узел, что и обеспечивает закрепление конструкции при дальнейшем ввинчивании шурупа. Наибольшая несущая способность может быть достигнута, если: используется максимально возможный диаметр шурупа; длина шурупа превышает длину дюбеля как минимум на один диаметр шурупа; рассверленное отверстие продувается или вакуумируется для очистки от сверлильной муки, размеры просверленного отверстия соответствуют размерам изготовителя. Рекомендуется рассверливать отверстие в газобетоне на 1 мм меньше, чем диаметр дюбеля, а при сверлении отверстий в пустотелых и пористых материалах не использовать ударное сверление. Шурупы с Г-образной головкой и рым-болты обязательно должны иметь буртик для того, чтобы произошло связывание универсального дюбеля в узел при креплении к пустотелым или листовым материалам. При сверлении отверстий в гипсокартонных листах рекомендуется использование сверел по дереву или металлу во избежание повреждения стенок отверстия.
