Виды теплообменных аппаратов и теплообменников

Специальные аппараты-теплообменники, как следует из названия, предназначены для передачи тепла между несколькими средами — от более нагретых элементов к более холодным. Оборудование применяют практически во всех промышленных сферах — энергетической, металлургической, пищевой, химической и других. Также теплообменные аппараты применяют в системах отопления, вентиляции и кондиционирования, устанавливают на тепловых пунктах. Их классифицируют по нескольким признакам:

назначению — подогревающие, испаряющие, холодильные, конденсаторные;

принципу действия и особенностям передачи тепла — поверхностные (регенеративные, рекуперативные) и смесительные;

конструкции — пластинчатые, кожухотрубные, спиральные, витые, водяные, воздушные и так далее.

Виды теплообменников в зависимости от принципа действия

По принципу действия аппараты делят на поверхностные, осуществляющие теплообмен через стенки из специальных материалов, и смесительные, соединяющие две среды. У теплообменников первого типа герметичный контур, и они, в свою очередь, подразделяются на:

регенеративные — одна поверхность омывается попеременно горячим и холодным теплоносителем, тепло соответственно аккумулируется и воспринимается, поток изменяет направление (принцип реализован в стеклоплавильных и мартеновских печах, доменных воздухоподогревателях).

рекуперативные — горячий теплоноситель отделен от холодного тонкой стенкой, направление потока рабочей среды неизменно (это конденсаторы, паровые котлы, подогреватели);

Смесительные теплообменники смешивают две среды, и тепопередача происходит одновременно с «физическим» обменом. Подобные аппараты применяются реже, чем поверхностные. К их числу относятся градирни, скрубберы и прочие установки.

Классификация теплообменных аппаратов по конструктивным особенностям

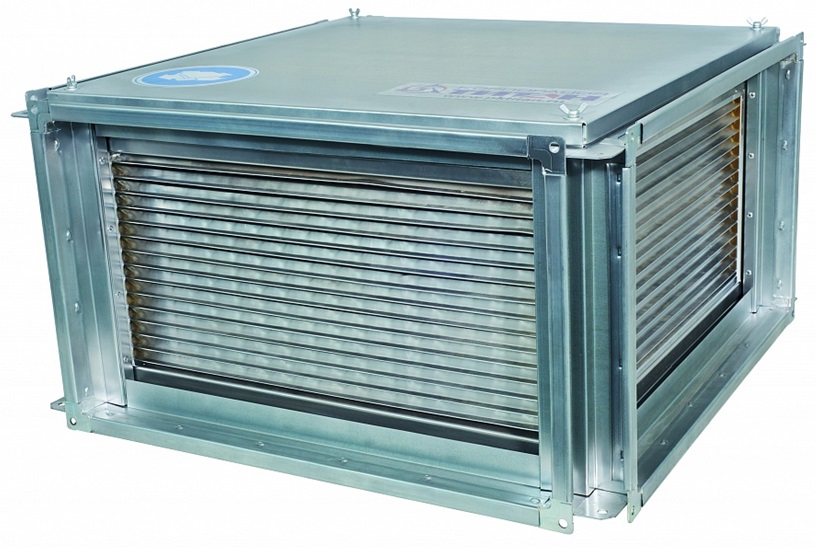

Наиболее популярная конструкция теплообменников — пластинчатая. В аппаратах используются пластины, соединенные при помощи термоустойчивого уплотнителя. Оборудование может использовать высокотемпературные агрессивные среды — жидкости, газы. Оно делится на разновидности:

разборная — пластины отделяются друг от друга прорезиненными прокладками, есть две концевые камеры и рама;

паяная — металлические гофропластины из нержавеющей стали спаяны в вакууме с помощью припоя из меди или никеля;

сварная — оборудование, которое можно использовать при экстремально высоких давлении и температуре, делают из стали, титана, никелевых сплавов, не используя уплотнение (кассеты компонуют внутри плит из стали);

полусварная — пластины сварены в кассеты, которые соединяются паронитовым способом, конструкция с резиновыми уплотнителями собирается при помощи болтов.

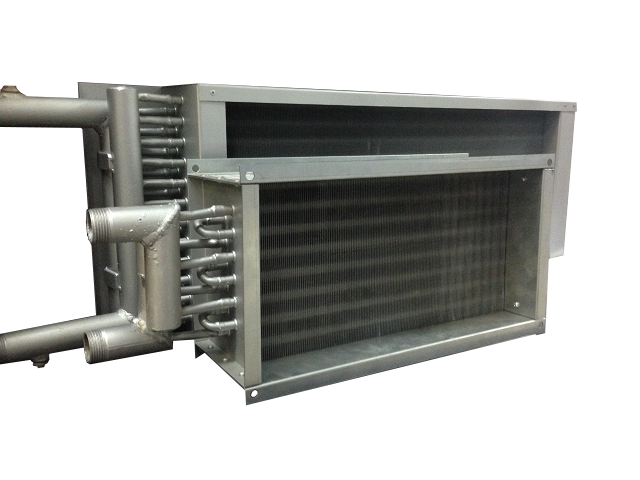

В кожухотрубном оборудовании используются решетки, собранные из пучков труб. Их размещают в корпусе, а концы сваривают, паяют или соединяют развальцовкой. Для витых аппаратов нужны концентрические змеевики — среды движутся в них с помощью изогнутых труб.

В спиральных теплообменниках применяют листы из тонкой стали, свернутые спиралью и уложенные в сварной кожух. Подобные аппараты используют для агрессивных сред с высоким давлением, они компактны и универсальны, их можно использовать с неоднородными рабочими жидкостями и газами.

Приобрести высококачественные теплообменные аппараты с гарантией предлагает строительный гипермаркет «Магкреп». Мы предоставляем покупателям надежную продукцию по приемлемым ценам.
